Au cas où tu ne l'aurais pas vu, j'ai fait un "résumé" :
http://www.dissident-audio.com/AutoInde ... e=DA36.pdf

Yves.

Bien que j'ai une participation passive en ce moment, j'ai vu le post de Nicolas et je le suis de près !



Tiens c'est marrant, et bien j'habite, on peut dire, entre vous deux ! je suis à Clapiers



Non je n'ai pas souvenir de Sommières pour les transfos ABL .... je vais me renseigner, merci Sinon pour le détail de la fabrication faite par Yves, effectivement je l'ai vu dernièrement après un long retour d'absence. Le PDF a l'ait complet au premier coup d'oeil, A suivre ....



Alors le construire là ca va être marrant car je suis LE débutant DE CHEZ débutant ..... je n'ai aucune expérience en matière des amplis à lampes .... Le seul ampli que j'ai construis est un Zenquito donc vous voyez c'est limite.

M'enfin je compte vraiment sur vous le jour où j'aurai du temps pour me lancer

Au fait Yves ou Totof, la fabrication d'un transfo fait soi-même est vraiment intéressant ?? A combien puet on estimer le gain ?? Et est ce plus fiable, plus précis ?

Merci

@ +

Michaël

Salut Cygnus tu fait complétement fausse route là

faire sois même ses transfos coûtent plus cher

fabrication d'une bobineuse

nombre incalculable d'heure a chercher les bon compromis

plusieurs erreurs te feront poubelliser ce que tu auras péniblement créer

Donc au niveau gain moi je dirait plus pertes

C'est une question d'aboutissement de soi et de passion

Pour la fiabilité je ne me prononcerai pas cela dépend

Plus précis oui car tu adapte ta création avec tes besoins réels

Maintenant avec un cahier des charges rigoureux et précis , un bobinier te fabriqueras un transfo précis , avec un cahier des charge approximatif tu auras un transfo approximatif

Attendons la réponse de Yves

Bonsoir

Voici quelque nouvelle

Résistance du primaire 94 ohm d'anode a anode
46 ohm de b+ a A1
48 ohm de b+ a A2

Résistance du tertiaire 10.7 ohm de cathode a cathode
5.3 ohm de pmk a K1
5.4 ohm de pmk a K2

Résistance du secondaire 0.7 ohm

Une petite photo de la carcasse

La marque dessus est celle de mon Oncle a l'époque
c'est donc un petit clin d'oeil a sa mémoire de ma part, rien de commercial, on s'amuse comme on peut



Bonne soirée

Bonsoir Yves

Après vérif E est a 33%

360 T / 1067 T au total du primaire d'une branche = 33.7%

Voilà je pense les enroulement d'anode assez équilibré, 2 ohm d'écart c'est pas mal non ?

demain je terminerai l'autre carcasse , il me reste 600T + 60T + 360T

et après empilage des Tôles et mesures

Que du bonheur

Bonsoir

Les 2 carcasses sont bobinnées

Voici les mesures des résistances de manière a comparer

Carcasse 1

Résistance du primaire d'anode a anode
45.3 ohm de B+ a A1
47.4 ohm de B+ a A2

Résistance du tertiaire de cathode a cathode
5.3 ohm de PMK a K1
5.4 ohm de PMK a K2

Résistance du secondaire 0.7 ohm

Carcasse 2

Résistance du primaire d'anode a anode
45.2 ohm de B+ a A1
47.3 ohm de B+ a A2

Résistance du tertiaire de cathode a cathode
5.3 ohm de PMK a K1
5.4 ohm de PMK a K2

Résistance du secondaire 0.7 ohm

Si la balance de ma femme ne me trompe pas chaque carcasse pèse 440 gr

Voilà demain empilage

Superbe Totof, bravo.

Guy

quel beau travail !!!

Par contre excuses moi mais ton fil de cuivre semble ne pas avoir été frotté avec le poil de yack polonais recommandé par la revue Prendmoipourunidiot du mois de Janvier...



Hate d'ecouter ce chose...

Merci Guy et Nico

Demain je posterai sûrement les mesures de l'inductance de fuite et le rapport de transformation ainsi que l'impédance calculée d'après cette dernière

Special for Nico , non effectivement j'ai préféré du fil de cuivre standard
par contre j'ai utiliser comme isolant du Papier d'Arménie du nord pressé par des pattes de loup sibériens pendant la 2 ème semaine de la révolution de 1968,il parait que ses qualités intrinsèques rendent le son plus " couillus"

Bonne nuit

Il parait (faits avérés...) que si le loup sibérien a jeuné pendant 2 semaines avant de rouler le papier sous ses aisselles, une sur-oscillation dans les 50 kHz vient perturber le signal. Du coup il parait que ton oreille entend ca comme le nez au milieu de la figure si j'ose dire... Du coup il faut impérativement faire de la tracabilité sur les repas du loup avant qu'il roule l'isolant, sinon le transfo est bon à mettre à la poubelle.

Tu t'es renseigné toi ????


Pfffff !!!! Débutant !!!!!

Salut Nico

Euh Euh oui je crois que c'est moi qui ai enroulé le papier sur les transfos
ou alors j'ai loupé un chapitre , tu as une idée ?



Là je passe a l'empilage, j'ai pour cela poser la carcasse et les tôles sur une étoffe tissée en laine vierge première pression de marmotte de l'oisan ,il parait que cela rend le son plus soyeux après montage des tôles par mes enfants qui sont ajeun depuis 2 jours si ils ont finit ce soir il auront droit a un bout de pain sec et de l'eau

Je revient ce soir avec les mesures a tout de suite

Bien evidemment ici tout n'etait que supercherie...

Sur que ces transfos vont encore avoir une bande passante pour les batman errants...

Bonsoir

Voila le relevé sous forme de tableau

le courant a vide est mesuré entre A1 et K1, le multimètre en série entre A1 et le transfo
un shunt relie A2 a K2



Je suis déçu car je trouve, peut être a tort, que la valeur croissante de Lp est le signe d'un kwack quelque part

Yves qu'en pense tu ?

demain je mesurerai Lf et Cp

A demain

Bien !

J'en pense que jusque là c'est parfait et totalement logique.

L'inductance primaire est le produit du carré du nombre de spires et le la perméabilité.
La variable est la perméabilité qui dépend elle même de la qualité du noyau et de l'induction qu'il subit.
L'induction est le produit de la tension appliquée divisée par le nombre de spires, la fréquence et la taille du noyau (moyennant quelques coefficients).

Ici, tu es à fréquence constante (50Hz), nombre de spires contant mais à tension variable (de 108 à 236 volts), l'induction varie donc dans un rapport un peu supérieur à 2.
La perméabilité n'est pas linéairement proportionnelle à l'induction.
Elle est proche de 1 pour une induction nulle, augmente jusqu'à prés de 30 000 (pour de la tôle M6X) quand l'induction atteind 0,8 Tesla, puis retombe aux environ de 5000 pour 1,4 Tesla.

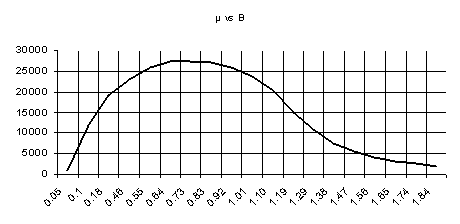

La courbe de perméabilité en fonction de l'induction à cet aspect:


Compte tenu de la taille du noyau, du nombre de spires et de la fréquence, tes mesures sont toutes dans la zone où la perméabilité augmente (c.à.d. ou l'induction est inférieure à 0,8 Tesla).
Voilà pourquoi l'inductance primaire augmente.

Yves.
