Bonsoir tous,

.... c'est aussi un peu mon avis :

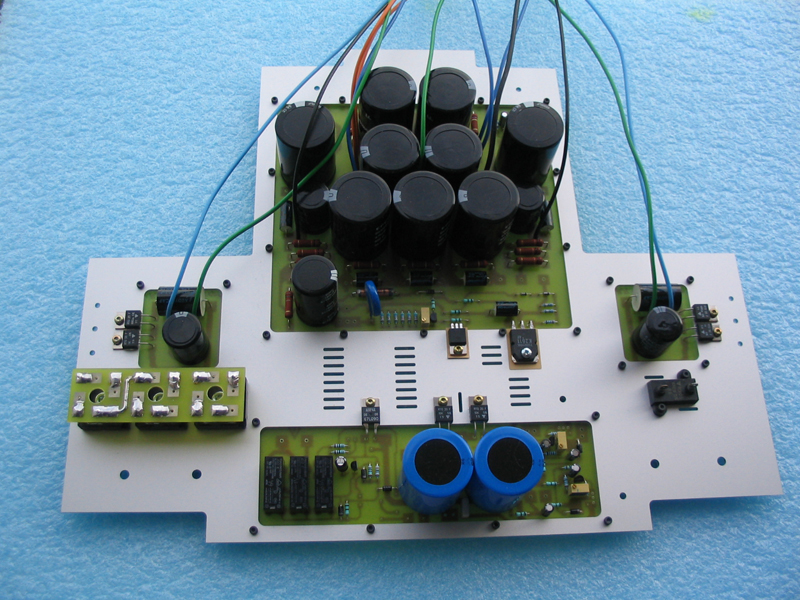

une partie des entrailles d'un S.E845 (en cours de câblage, absent sur cette photo quelques composants et divers dissipateurs).



@micalement.
J-Luc.

Magnifiques les 2 dernières réalisations ! Ca va être terrible quand je vais mettre la mienne.... Pour l'instant il y a l'alim HT sur plaquette à cosses et les 2 autres alims sur une plaquettes à trous en cours de réa. J'espère pouvoir mettre tous les autres composants au plus près des lampes.

Fait un truc qui marche //

Bonjour François & Co,
S'agit-il de la série "Dallas Arbiter" pré HIWATT avec OT-Partridge ? Si c'est le cas, ton fils est un chanceux...
Pourquoi ne ferais-tu pas un topo de la restauration de cet amp avec qq photos dans la rubrique concernée du KiWi, ce serait sympa pour les musicos en rade d'inspiration ?
Je peux t'aider à rédiger, si tu le souhaites.
Jean-Michel

Bonjour Cocasse
Pourquoi pas, il me faut le temps pour rediger cela
il s'agit du Sound city L/B 200 Plus (Mark 4)
http://www.soundcitysite.com/sc_webpage ... 0_plus.gif
Les transfos sont effectivement des Partridge. Sur la partie ampli uniquement, j'arrive a 120w pour 3% de Dht; Donc il le choix entre une partie Fender (guitare) et Sound City pour la basse; Les tubes d'orgines etait bien pompés mais pour l'histoire c'etait des GE ! tout un monde
A+
françois

Bien joué, comment tu t'y es pris?
Switch et préamp avec alim séparés, faut pouvoir tout caser, il devait rester encore un peu de place dans le chassis.
Cdlt

Ckler ! Donc pour l'instant plaques à cosses et plaques à trous...

Salut

Et voila les entrailles d'un SE845

A+
Philippe

( )² !!!!! J'en suis tout chose de voir quelque chose d'aussi beau ! Mes ficelles en tout cas !

Suivant ! Ah bah vi, forcément on vient de prendre un coup sur la tête....

Bonjour à tous,

Mon PP de 300B :



dans mon préampli



@+

Joli aussi !

Je comprend pas trop les enroulements du secondaire sur le tr alim concernant la HT. Pourquoi 2 enroulements separes pour finir sur une masse commune ?

Bonjour
golgothe
Regarde bien la masse n'est pas commune ! Apres chaque enroulement et apres la partie filtrée tu as 320v fois 2 donc 640v sur l'arrivée au transfo de module ! Peut etre est ce plus simple ainsi dans la conception d'un transfo ? l'inter ne commute que 320v ! la tension aux bornes de la self est moins elevée, le courant qui la traverse moins important etc !
A+

Personne ne veut poster un plat de spaghetti aux scoubidous ? Ca me decomplexerait

Bravo pour vos realisations !
