Coucou!

Voilà des mesures:
+HT: 152V
-HT: -154V
polar -67V

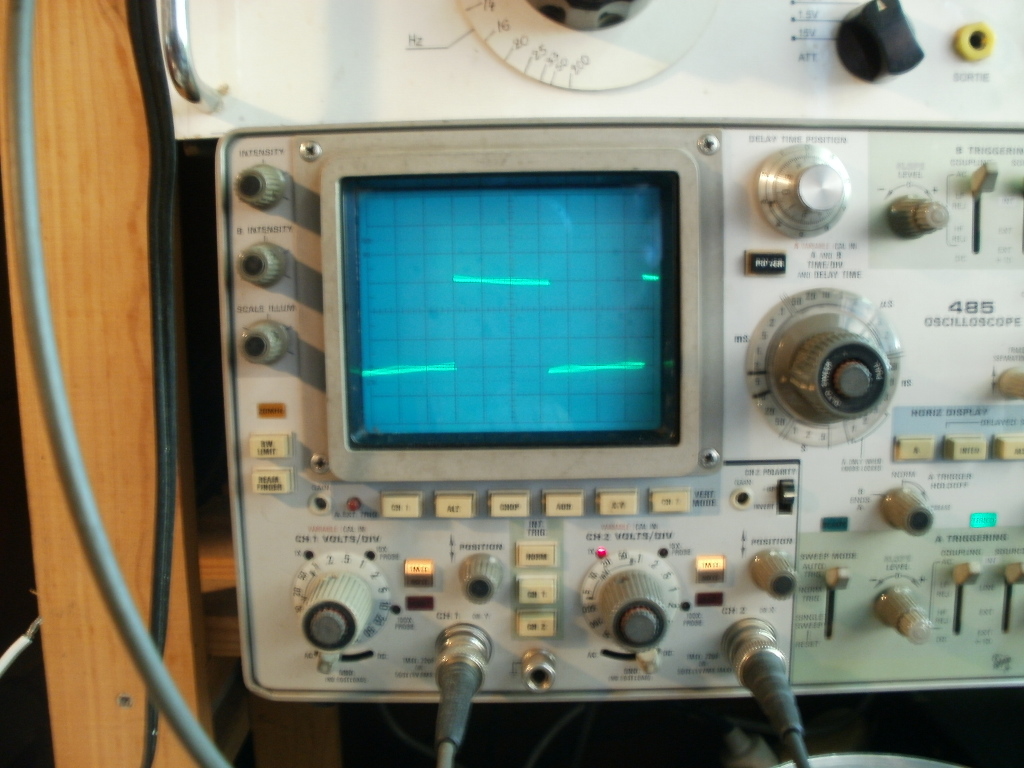

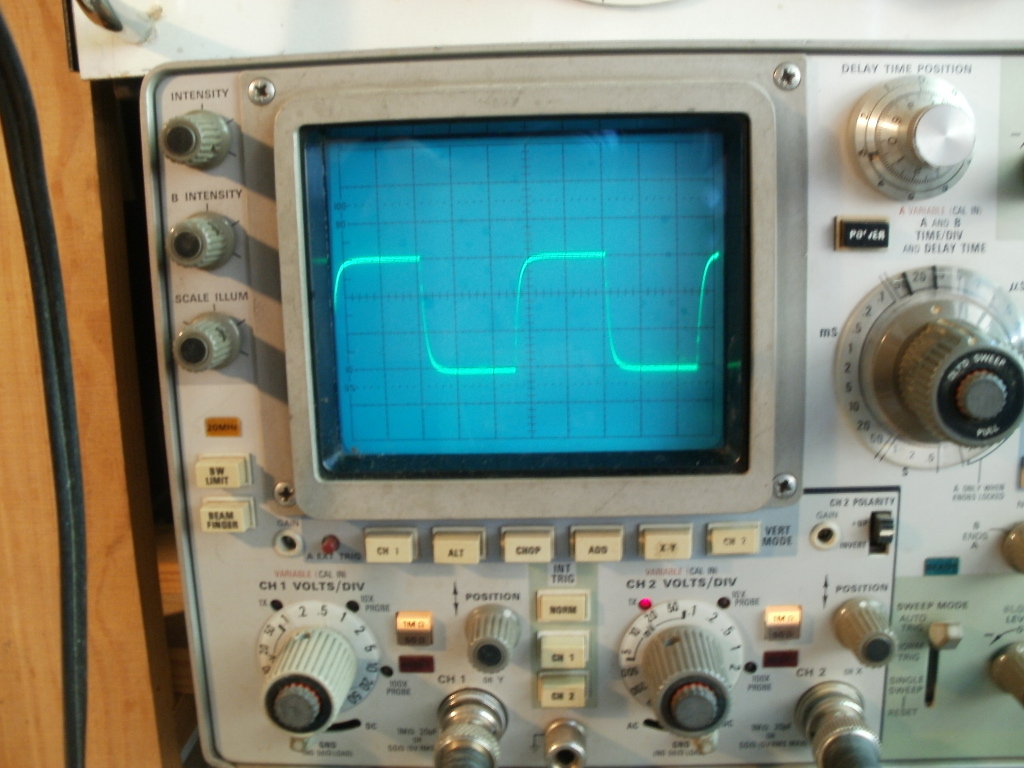

photo du signal carré a 27Hz, 20k et 10kHz sur une charge résistance de 8 Ohms

bon dimanche a tous
ils sont trés bien tes carrés
si ton équilibrage est bon ça devrait faire de la musique.
au début j'avais fait ce montage pour me passer de TS,mais pour avoir un peu de puissance j'ai fait un autotransfo de rapport 4 et enfin 9(impedance).
c'est pour ça que mes amis l'on appellé le "presque OTL"
mais avec un seul tube il va te falloir un vrai TS prévu pour 500 ohms comme celui de Yves07.
pour en revenir au montage j'ai comparé la ECC83 et la ECC82.
il faut préciser que le déphaseur içi a 2 fonctions.
1: il déphase (logique)
2: il maintient l'équilibre de l'etage de sortie,comment ?
c'est simple,il est alimenté par le milieu de l'etage de sortie,donc toute variation de tension de la sortie modifie le point de fonctionnement du déphaseur et celui-çi réajuste les polars pour revenir a l'equilibre .
pour ce faire il faut que le déphaseur consomme un minimum de courant.
j'en viens a la différence entre les 2 tubes.
la ECC83 avec son courant inférieur au MA a du mal a maintenir l'équilibre,il varie chez moi de + ou - 100 mv.
avec la ECC82 réglé pour 2,5 ma, la tension ne varie plus que + ou - 10 mv (meme moins içi).
donc je choisi la ECC82,en plus la bande passante est plus étendue .
la résistance d'anode passe a 27 k et celle de cathode un potar de 5 k et une résistance de 22 k (tu remarque que c'est des valeurs trés courantes )
voila
amitiés
Alain

Bonjour

Ok pour l'ECC82 , et vu que c'est des double-triodes, c'est pas bien grave pour faire un bloc
stéréo tu prends une ECC83 pour l'ebtrée et une ECC82 pour le déphaseur
je continue mes obligations dominicales
A+

Oui, pareil pour moi!

Oui!

J'écoute sur des vieilles membranes Grundig haut rendement en ce moment et c'est pas dégueu du tout!!

Excellent dimanche a tous!
philippe

bonjour Philot

avec la ECC82 tu vas voir c'est encore mieux,bande passante plus étendue.
je vais me rapprocher délicatement de la sainte table.
bon appetit a tous.
Alain

Re

Je vais mettre à jour avec les dernières mesures et infos de Philot
mes fichiers de simul sous LTC et mettre à jour le schéma avec une ECC82

Mais avant je dois créer l'ECC82_Pilbob car le modèle que j'ai n'est pas très adéquat

To be continued

Mais là c'est l'heure du "running" et après la sainte table aussi

Bon appétit à tous

Ouf, un peu "lourd" ces repas qui s'éternisent!
Je me suis éclipsé.....après tout, ce n'est pas ma fête a moi aujourd'hui!

1) Je suis convaincu......le montage est déjà "bigrement" mélodieux bien que pas encore optimisé!
2) je vais faire une platine pour la partie préampli et déphaseur avec ECC83 et ECC82
3) J'aimerai vos avis sur la meilleure façon de concevoir un TS 500 Ohms ou auto transfo!
4) Il me faut revoir une alimentation "éfficace"
5) des questions, encore des questions : Alain m'a fait relever le signal sur une résistance de 8 Ohms directement en sortie des 6080, pourquoi ne pas y brancher directement l'enceinte?
6) je n'ai toujours pas polarisé les filaments!....
7) a suivre

Il faut polariser les filament, même pendant la période d'essais ! ! ! ! Car le tube est dejà sous haute tension; c'est une nécessité, et pas une option superflue...... comme une contre-réaction par exemple.

Charly

Là, pour un dépanneur, tu aurais mieux fait de te taire ! ! ! ! tout simplement pour faire des mesures avec une charge qui ne craint pas les accidents .............. par exemple, un très gros PLOF qui grille l'enceinte et tes oreilles ....

Charly

re
Erato a raison,c'est surtout le tube déphaseur qu'il faut polariser,un enroulement juste pour lui polarisé a -250/200 volts .
les 6080 pouvant supporter je crois 300 volts en ont pas besoin,la cathode du bas etant a -150 .
on peut branché en direct le HP,c'est juste une question de puissance disponible.
en direct 1,5 watts mesuré ici,et avec un transfo 500 ohms d'aprés l'estimation de Yves07 environ 8 watts.
c'est sur que la qualité que tu as en direct sera toujours supérieur qu'avec un transfo,mais avec un seul tube en direct c'est pas top pour le tube.
Alain

vrai pour les orellles,mais avec 1 seul tube son enceinte ne craint rien.
le pire des cas un demi tube qui rend l'ame,l'enceinte va se prendre 100ma sous 8 ohms ça nous fait 80 mw ça passe.
c'est certain qu'il faut toujours faire les éssais sur résistance surtout avec ce genre de montage
Alain

C'est pourtant le risque pris en branchant une enceinte sur un ampli à semiconducteur...combien voit-on de HP grillés par ces engins dont les totors se sont mis en court-jus ... :?:
