Bonjour à tous
J’utilise ce schéma pour piloter un moteur synchrone Crouzet de 7,2W.

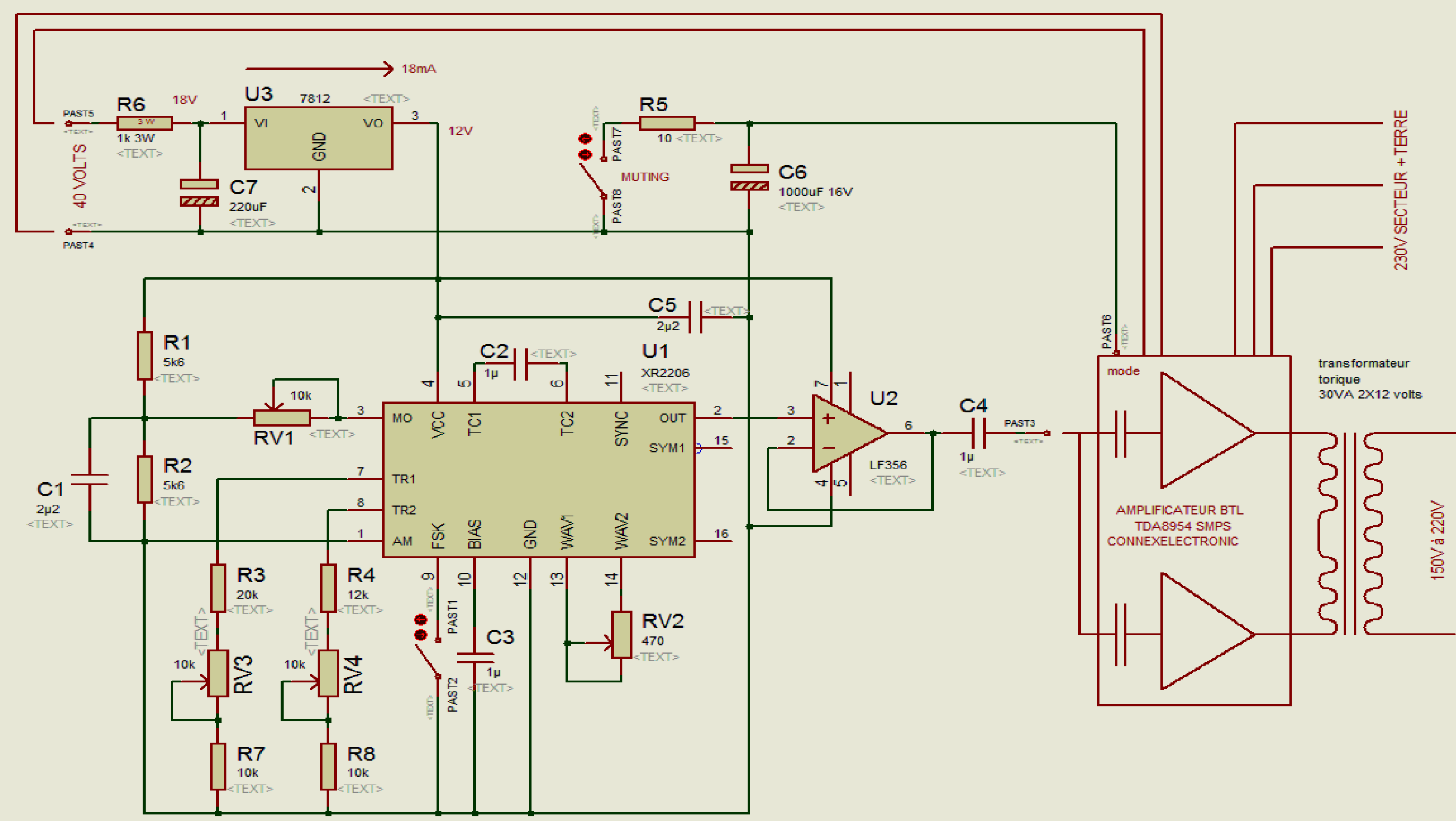

Tout simplement un XR2206 suivi d’un ampli-op et un amplificateur à base de TDA8954 avec son alimentation à découpage intégrer pour la partie puissance. Avec un torique en sortie de 10VA j’arrive à avoir une tension de sortie parfaitement sinusoïdale et de 230 volts max, avec un torique de 30 VA j’arrive à monter à 350 volts max. il suffit de jouer sur RV1 pour avoir la tension désirée.
Fichier(s) joint(s):
z1.png [ 131.16 Kio | Vu 10170 fois ]
Fichier(s) joint(s):
z2.png [ 122.83 Kio | Vu 10170 fois ]
Par la suite je suis passé à des amplificateurs à base de LM3886 (montage en pont) avec alimentation symétrique pour le XR2206, suppression de l’ampli-op.
Fichier(s) joint(s):
z3.png [ 53.41 Kio | Vu 10170 fois ]

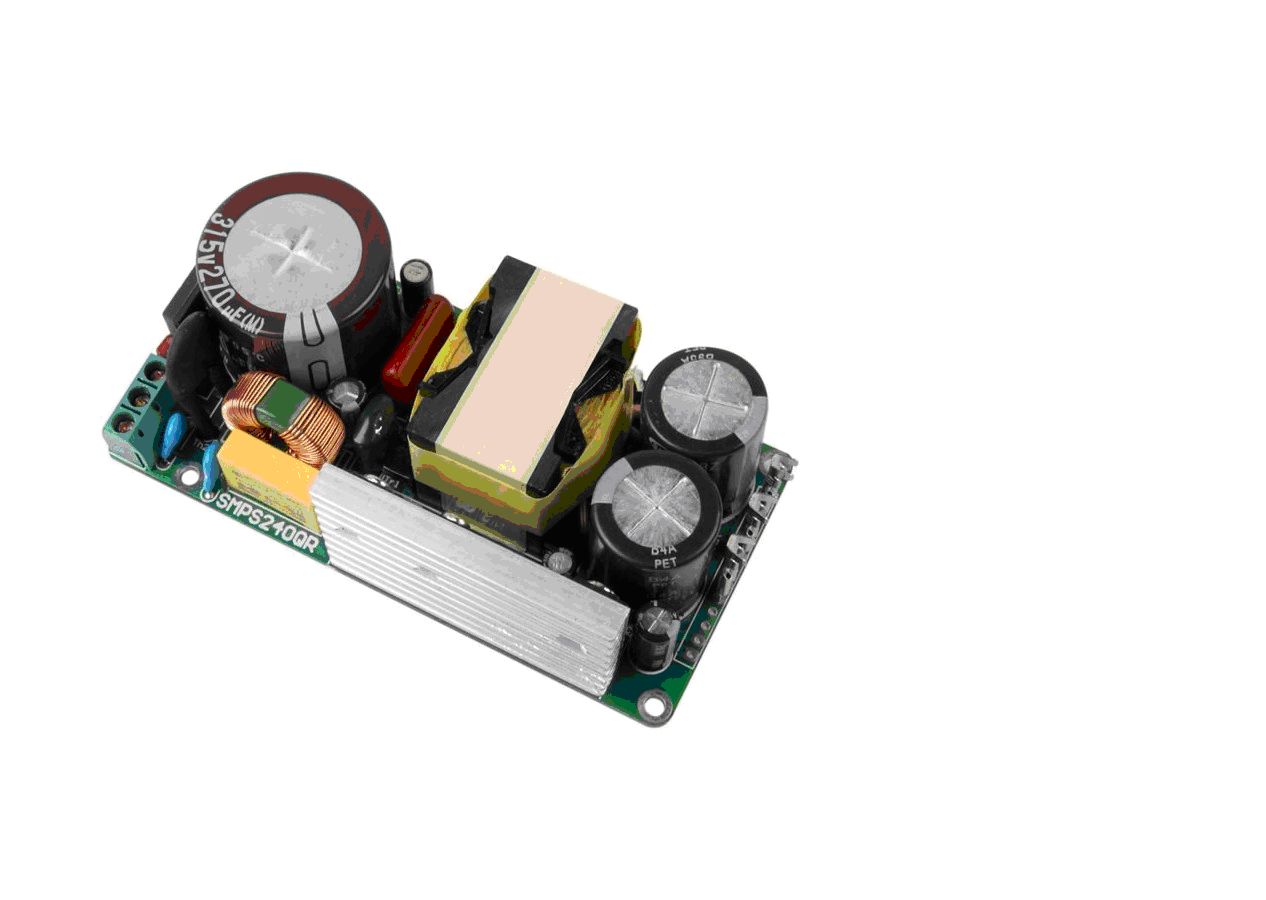

Alimentation à découpage 240W 2x30V pour les LM3886 comme celle-ci :
Fichier(s) joint(s):
z4.png [ 147.13 Kio | Vu 10170 fois ]
Cette configuration me convient mieux car le transformateur d’alimentation du TDA8954 chauffer un trop.
Sinon j’avais en projet ce montage, XR2206 avec alimentation asymétrique et LM4766.
Fichier(s) joint(s):
z5.png [ 50.8 Kio | Vu 10170 fois ]

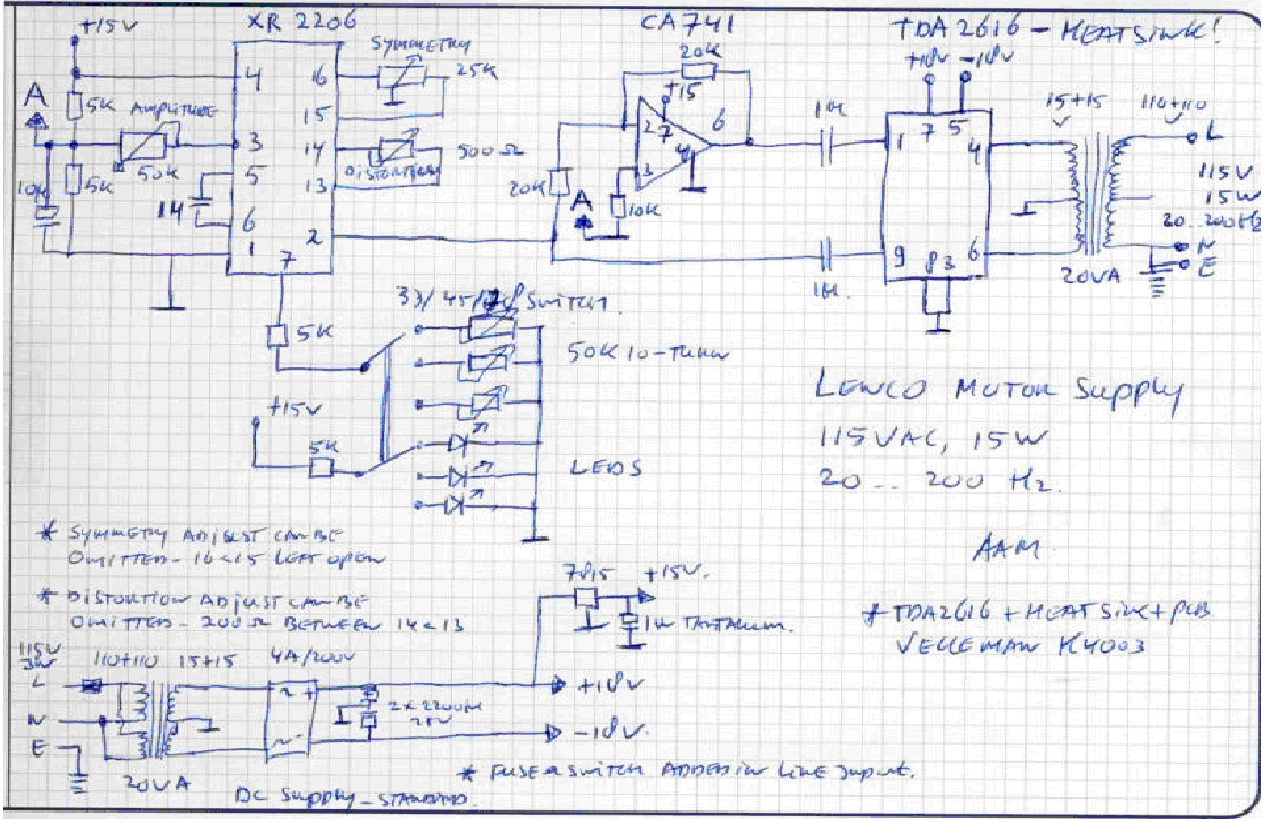

Pour tous ces schémas je me suis baser a l’origine sur celui-ci mais il manquer de puissance pour mon moteur.
Fichier(s) joint(s):
z6.png [ 416.27 Kio | Vu 10170 fois ]
http://lenco.reference.xooit.fr/t182-Va ... ecteur.htm
